衬PP管道
衬PP管道

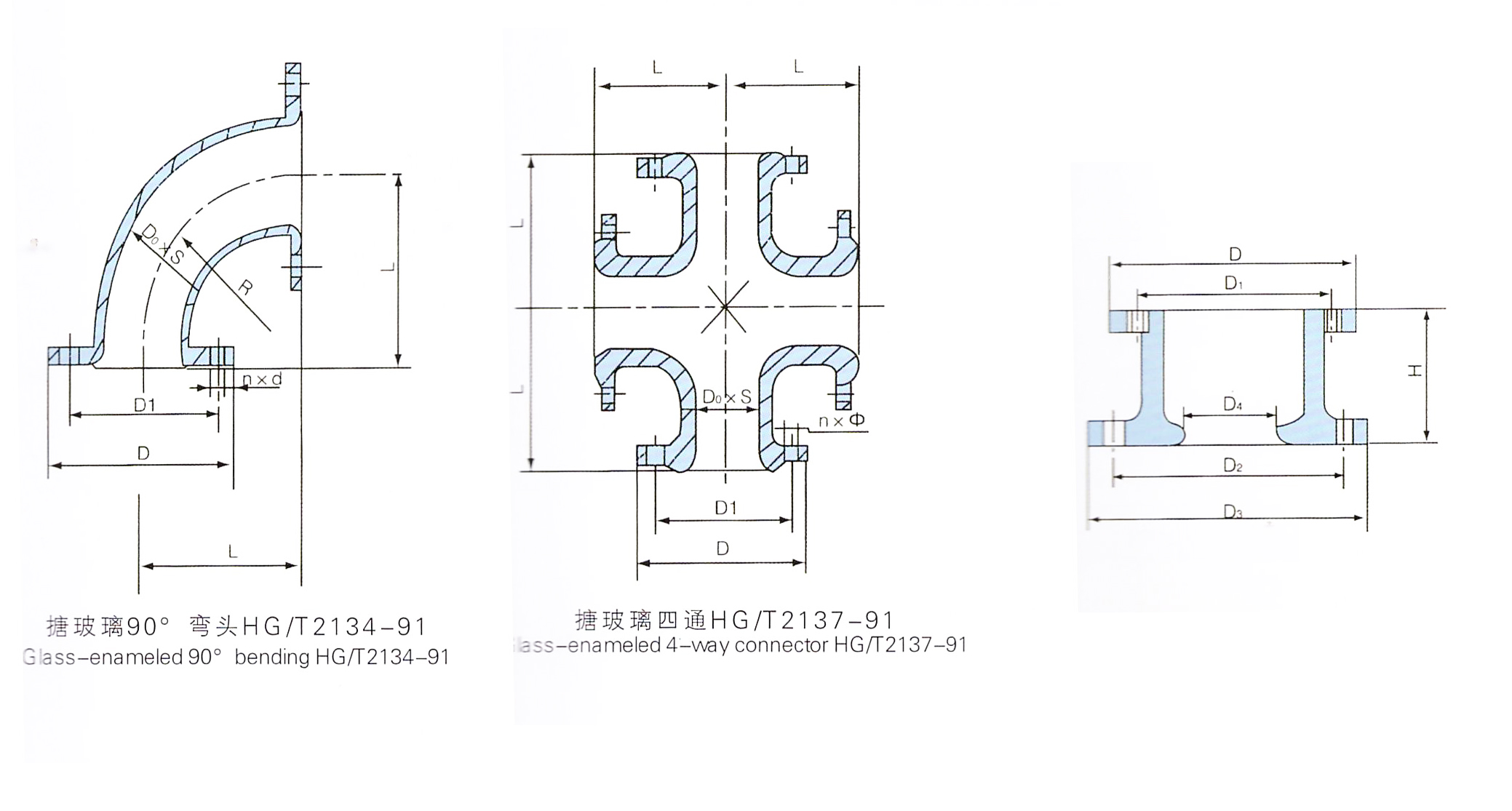

产品详情 性能参数 结构图

用途:主要用于连接两根公称通径相同或者不同的管子,使管路作一定角度转弯

适用介质:适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧

化剂及其它腐蚀性介质。

公称通径:DN25-DN2000

适用温度:≤180℃(不同工况温度选用不同材料)

衬氟[PTFE]管道及管配件
一、概 述

  聚四氟乙烯衬里防腐蚀管道经过多年来的实际使用,直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。优质的材料和先进制造工艺方法是聚四氟乙烯衬里产品的质量保证。
  特点如下:
1.使用温度高:在强腐蚀介质条件下,可以满足使用温度范围-60℃~200℃,在此温度范围可满足所有化学介质。
2.耐真空:可在真空条件下使用。在化工生产中,经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。
3.耐高压:在温度使用范围内,可承受高达3MPa的使用压力。
4.抗渗透:选用优质的聚四氟乙烯树脂,经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层,使产品具有优越的防渗透性。
5.整体模压烧结工艺衬里,解决了钢-氟冷热伸缩的难题,使其达到同步伸缩。
6.采用了标准化尺寸配制,特别是化工管线中使用的管道、管配件都具有很强的互换性,为安装、备件提供了很大的方便。

二、内衬PTFE管道、管配件的钢管、法兰选用要求
1.管道采用国家标准无逢钢管,因工艺要求,衬里后的管道有效通径小于钢管的公称通径,设计者及用户进行必要的有效流量标准后确定钢管的通径;
2.法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准,可以是锻造,也可由合同确定,因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。密封面均为平面密封型式,为了便于管路安装,可为用户提供平焊环活动法兰。

三、内衬PTFE衬里层试验、检验及使用范围
1.管道及管配件均以1.5倍设计压力进行水压试验;
2.凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试;
3.使用范围:

a.使用温度-50℃~200℃;

b.使用压力≤2.5 MPa

c.允许负压:DN≤250mm为-0.09MPa、DN>250mm为-0.08MPa。
